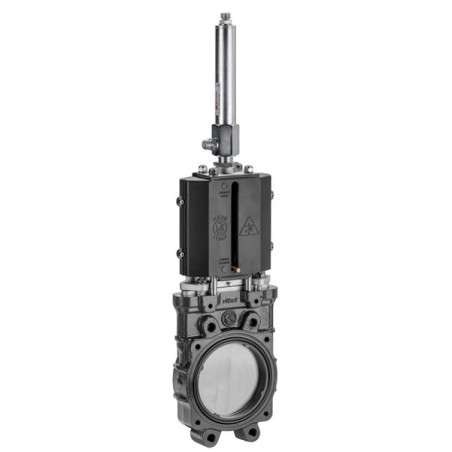

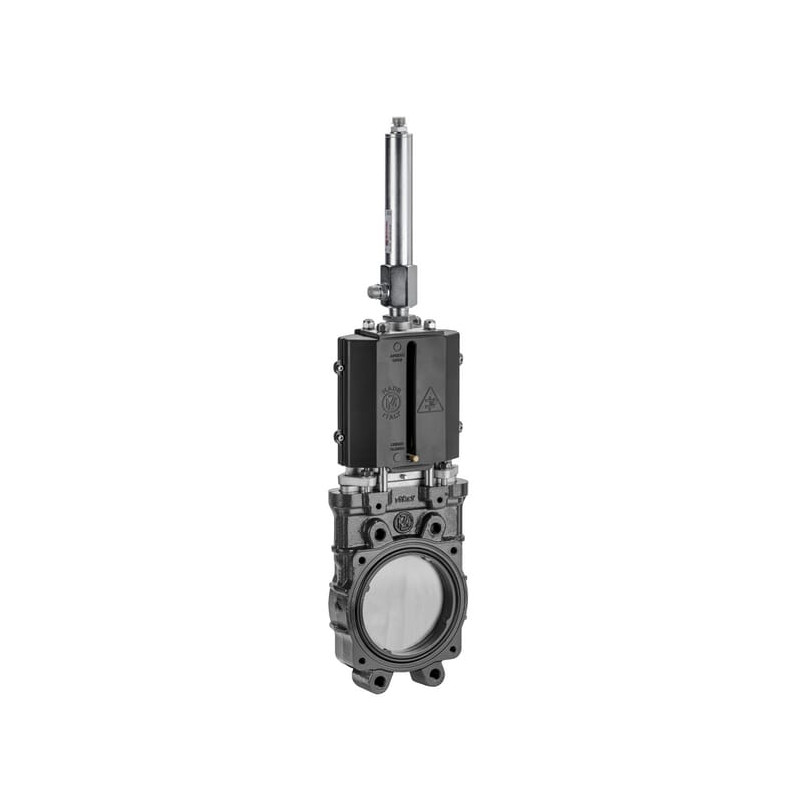

Zasuwa płytowa 5" (hydrauliczna)

Zasuwa płytowa hydrauliczna 5 cali – precyzja i trwałość w systemach nawadniania

Zasuwa płytowa hydrauliczna o nominalnej średnicy otworu 5 cali (125 mm) to profesjonalne rozwiązanie dedykowane do systemów irygacyjnych oraz instalacji wodnych wymagających niezawodnego sterowania przepływem. Produkt marki MZ, oznaczony referencją ARZO0100125550, został zaprojektowany z myślą o intensywnym użytkowaniu w rolnictwie i przemyśle, gdzie kluczowa jest odporność na zmienne warunki pracy oraz wysokie ciśnienie.

Konstrukcja zasuwy opiera się na solidnej obudowie wykonanej z żeliwa, co zapewnia jej wyjątkową sztywność i odporność na uszkodzenia mechaniczne. Kluczowym elementem roboczym jest zasuwa wykonana ze stali szlachetnej, która skutecznie przeciwdziała korozji i zapychaniu się mechanizmu. Dzięki zastosowaniu zaworu odcinającego o specjalnej konstrukcji, ryzyko zablokowania przez zanieczyszczenia znajdujące się w wodzie jest znacząco zminimalizowane.

Specyfikacja techniczna i parametry pracy

Zasuwa wyposażona jest w napęd hydrauliczny o działaniu dwustronnym, co umożliwia płynne i precyzyjne otwieranie oraz zamykanie przepływu medium. Maksymalne ciśnienie robocze urządzenia wynosi 10 BAR, co pozwala na bezpieczną pracę w standardowych systemach nawadniania ciśnieniowego. Przepływ w zasuwie jest jednokierunkowy, a sama konstrukcja zapewnia pełną wodoszczelność.

Połączenie z instalacją realizowane jest za pomocą podwójnego kołnierza. Parametry montażowe zostały precyzyjnie określone, aby ułatwić integrację z istniejącymi rurociągami:

• Nominalna średnica otworu zasuwy: 125 mm (5 cali)
• Rozstaw śrub/otworów montażowych kołnierza: 150 mm
• Średnica gwintu śrub montażowych: M12
• Grubość kołnierza: 50 mm
• Połączenie cylindra hydraulicznego: M18x1.5

Wymiary i ergonomia konstrukcji

Kompaktowa budowa zasuwy ułatwia jej montaż w miejscach o ograniczonej przestrzeni. Całkowita szerokość urządzenia wynosi 199 mm, natomiast odległość od środka otworu zasuwy do podstawy to 119 mm. Górna pokrywa wykonana z tworzywa sztucznego pełni funkcję ochronną, zabezpieczając wewnętrzne elementy ruchome przed wpływem czynników zewnętrznych, takich jak kurz, wilgoć czy promieniowanie UV.

Dzięki zastosowaniu wysokiej jakości materiałów i przemyślanej konstrukcji, zasuwa płytowa MZ stanowi długoterminową inwestycję w efektywność systemu nawadniania. Jej odporność na zapychanie się oraz łatwość obsługi poprzez sterowanie hydrauliczne czynią ją idealnym wyborem dla profesjonalistów szukających niezawodnych komponentów do zarządzania zasobami wody.
